EGM-100環(huán)氧樹脂灌漿料
產(chǎn)品簡介
環(huán)氧樹脂灌漿料包括A(樹脂)、B(固化劑)、C(填料)三組份,該產(chǎn)品采用優(yōu)質(zhì)樹脂與精制填料,100%固含量,不含溶劑等揮發(fā)性對人體有害物質(zhì)。常溫下將每組材料中三組份完全混合后即可使用,而無需另外添加任何成份。環(huán)氧灌漿料為高頻振動、沖擊及化學(xué)腐蝕區(qū)域的設(shè)備二次灌漿安裝提供了穩(wěn)妥的解決辦法,能夠極大地延長設(shè)備的運(yùn)行周期及部件的使用壽命。
產(chǎn)品特性
◆ 高強(qiáng)早強(qiáng):具有優(yōu)于水泥基材料的抗壓、粘結(jié)等力學(xué)性能,更高的早期強(qiáng)度。
◆無收縮:確保灌漿層最終成型后與承載面完全接觸,符合設(shè)備安裝的高******度。
◆抗蠕變:在-40℃至+80℃凍融交替、振動受壓的惡劣物理工況下長期使用而無塑性變形。
◆高韌性:可化解高頻振動設(shè)備傳遞來的可能使水泥基灌漿層爆裂的振動荷載。
◆耐腐蝕:可承受酸、堿、鹽、油脂等化學(xué)品長期接觸腐蝕。
產(chǎn)品用途
◆用于壓縮機(jī)、泵、沖壓機(jī)、粉碎機(jī)、球磨機(jī)等高振動性設(shè)備的二次灌漿安裝。
◆用于易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。
◆用于軌道基礎(chǔ),橋梁支撐等強(qiáng)壓力區(qū)域灌漿。
◆用于錨栓,鋼筋種植及建筑結(jié)構(gòu)混凝土補(bǔ)強(qiáng)加固。

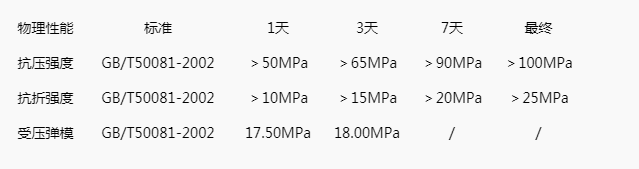

技術(shù)性能
施工方案
◆表面預(yù)處理:接觸環(huán)氧樹脂灌漿料的混凝土表面,須鑿除其表層浮漿并露出堅(jiān)實(shí)基層,保證灌漿面清潔、干燥、無油脂?;炷两雍厦嫱膺吘壞コ?5mm厚倒角邊,以增大邊緣處灌漿料與基礎(chǔ)粘合面積,需粘合的金屬表面還應(yīng)無銹蝕。
◆施工溫度:環(huán)境溫度包括混凝土基礎(chǔ)及空氣溫度,灌漿前必須將材料在15~25°C環(huán)境下放置24小時,施工時及隨后24小時內(nèi)環(huán)境溫度控制在15~32°C,20°C是理想溫度。夏季施 工避免中午高溫,必要時應(yīng)搭建遮陽棚;冬季氣溫較低時,應(yīng)在灌漿區(qū)域搭建暖棚升溫,保證施工環(huán)境溫度大于15°C,施工宜選擇中午。
◆混合:用手提式攪拌器(200-250rpm)充分混合A(樹脂)、B(硬化劑)約3分鐘;然后在低速大功率攪拌機(jī)(15-20rpm)中加入C(填料)使其與A、B混合物混合,充分?jǐn)嚢柚敛牧先拷?,約需5-10分鐘;在氣溫較低時為了保證混合物的流淌性,可以適當(dāng)減少C(填料)的用量。
◆灌漿:應(yīng)從一側(cè)灌向另一側(cè);灌漿過程中可擠壓但勿震搗,灌漿距離大于1500mm時,應(yīng)使用高位漏斗法灌漿,灌漿工作必須連續(xù)盡快完成。單次灌漿層厚度控制在25~35mm間;單次螺栓孔灌漿深度應(yīng)小于1500mm;灌漿體積超過1.8m×1.8m×150mm時需用泡沫板與基礎(chǔ)面粘貼伸縮縫預(yù)留條,待灌漿料終凝后再制作伸縮縫。
◆表面收光及拆模:環(huán)氧灌漿料初凝前,為達(dá)到美觀效果,可將表面用灰刀收光;終凝后,即可拆模。
